Salam.

بسم الله الرحمن الرحيم​

Di thread ni den akan bengkongsi ilmu2 tentang CAD, 2D dan juga 3D.

Kalo panjang umoq, den akan bagi semua ilmu yg den tau tentang CAD.

Tapi nak mintak maap awai2, den takde silibus, so benda ni akan berterabur, tak ikut step by step. Dan video juga takde suara, sebab den buat semua ni kat tempat keje diwaktu takdak keje. Jadi den akan gantikan dgn text sahaja.

Pengalaman sebagai drafter.

2D - 14 tahun (Autocad, Draftsight)
3D - 10 tahun (Solidworks-2014 ) tak dpt merasa yg latest pnya lagi. rege lesen mahai woo.

Den lebih kepada mechanical design, tapi kalo nok tanya pasal plan rumah, tau la sikit2. kalo tak tau den bole tnyakan kat kawan den.
Jadi, anda bole tanya apa saja, yg penting, semua pertanyaan tu mesti mengenai software yg disebutkan diatas je, kalo software lain den takleh jwb, takde ilmu.

Tau ramai dah cikgu2 kat youtube, tiktok dan pelbagai platform lain yg power2 kat luar sana. Den tak ckup maso nak guna platform tu. Nak kene edit2 bagi gempak. Den ajar guna cara simple2 je hihi. Nak buat bekalan diakhirat kelak je.

Dari Abi Huhairah RA, sesungguhnya Rasulullah SAW bersabda: Apabila seseorang anak Adam itu meninggal dunia,maka terputuslah amalannya kecuali tiga perkara: sedekah jariah, ilmu yang dimanfaatkan dengannya dan anak soleh yang mendoakan untuknya”.

Muslim, Sahih Muslim bi sharh al-Imam Muhyiddin al-Nawawi, Kitab wasiyyah, jld. 11, hlm.87. Sumber

#autocad #solidworks

1. Dim Associate

2. Selection

3. Move

4. Extend

5. Trim

6. Rectangle

7. Circle

8. Scale

9. Rotate

10. Mirror

11. Pickadd



[tr4falgar]

Dim Associate

Perhatikan pada kotak sebelah kiri, kotak Associative. Ada 3 jenis, No, Yes dan Partial.

Yes - bermakna dimension anda telah link pada line yg anda inginkan.

No - bermakna dimension tersebut tidak link dengan mana2 line.

Partial - satu line link dengan dimension satu lagi tidak.

Benda tu kita tak boleh ubah macam tu je. Kene guna step yg betul utk dapatkan hasil yg kita nak. Ikuti video 2.

Video 1.

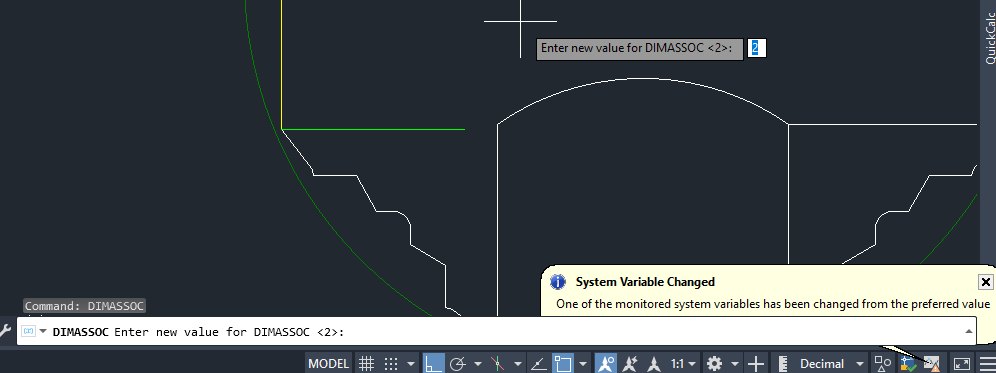

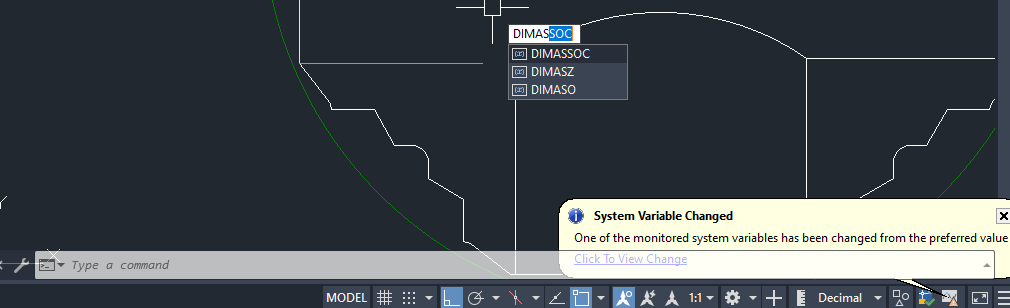

Ini cara utk kita link kan dimension pada line yg kita nak jika designnya seperti contoh yg diberikan, dimana end pointnya bertindih antara satu sama lain. Sebelum tu kene pastikan yg DIMASSOC telah ditukar pada no 2, yg mana no 2 tu la yg akan membenarkan dimension kita Associate dengan line. Mula2 taip DIMASSOC, pastu tekan no 2 dan enter.

Video 2.
Ok cara nak pilih point ialah dgn halakan mouse pada mid point line hijau dan kemudian klik pada end point line hijau, tak perlu dua kali, sekali cukup. den buat dua kali supaya jelas step yg ditunjukkan.

Jika kita terus pilih end point hijau tu tanpa halakan mouse pada mid point, walaupon status di Associate mengatakan Yes, tapi ia tidak dapat snap pada point hijau yg kita nak. Sebab kita takkan boleh nampak end point mana yg dia dah snap. Boleh lihat hasilnya dalam video ni.

Video 3.
Ini pula cara utk kita Associate dimension pada line menegak warna putih. Sangat senang. Hanya perlu pilih DIMLINIER, dan tekan space bar / enter sekali. Dan kemudian click pada line menegak tu pon sekali. Den undo menggunakan keyboard ctrl+Z.

Sekian untuk tajuk Associate. Boleh tanya jika ada masih tidak faham.



[tr4falgar]

Selection

Ok, untuk selection ni pula, ada beza ya selection warna biru dengan selection warna hijau.

Warna biru, hanya akan select bahagian yg kita nak sahaja.

Manakala warna hijau, akan select kesemua yg berada dalam ruang yg kita pilih. Walaupon hanya dengan menyentuh sedikit sahaja pada mana2 bahagian line yg ada.

Kedua2 fungsi sangat berguna dan akan kerap digunakan mengikut situasi yg sesuai. Adakala perlu select guna cara biru, ada kala guna warna hijau.



[tr4falgar]

Move.

Untuk fungsi Move, boleh saja untuk tekan huruf M dan terus tekan space bar untuk cepatkan proses melukis. Saja den tekan perkataan move tu supaya pada yg baru nak belajar faham M tu untuk apa.. jika dah mahir nanti, sila praktis guna command dan teruskan ngan command sampai bila2. icon takyah tengok dah hehe.

Untuk mengerakkan sesuatu, ada dua cara.

1- Guna point to point.

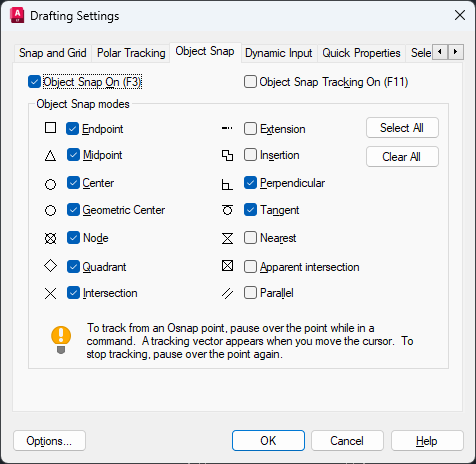

Dengan pelbagai sebab, kadang point tu tak dapat snap, antara sebabnya snap pada point tertentu jadi off, sama ada sengaja ataupon tak. Right click kat OSNAP, dan click semula point yg kita perlukan. Kalau ada tanda 'Right', dah on la tu. Dalam video ni, kita memerlukan centre point. Jadi kene onkan fungsi tu.

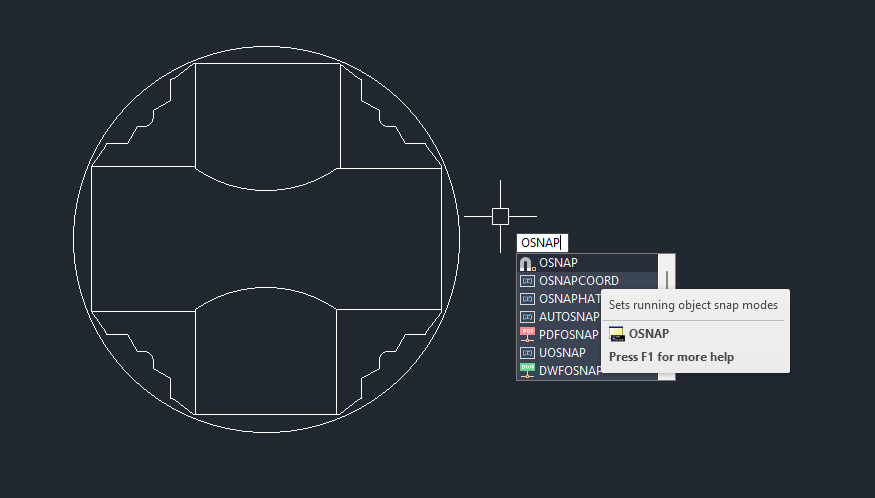

Kalau tak jmpa OSNAP kat bawah tu, taip saja OSNAP, kat situ pon bole on dan off ikut suka kita.

2- Gunakan jarak untuk kita Move sesuatu.

Ukur dulu jarak menggunakan DIMLINEAR. Click pada item yg kita nak Move, kemudian taip M dan space bar dan masukkan jumlah jarak yg kita nak. Hasil sama, cara berbeza.

Kedua-duanya juga diperlukan mengikut situasi. Praktis selalu, dan kita akan tau cara mana nak guna ikut situasinya.



[tr4falgar]

Extend.

Ada 3 cara untuk kita panjang sesuatu line.

1- Click sekali pada line yg kita nak panjangkan, tekan end point dan tarik je sampai tempat yg kita nak sambungkan.

2- Click sekali pada line yg kita nak panjangkan, tekan end point, dan masukkan jarak yang kita perlukan.

3- Taip command EX = extend, tak perlu taip habis pon takpe..EX ckup, pastu tekan space bar. Kemudian click pada bahagian berhampiran dengan end point yg kita nak panjangkan.

Walaupon hasilnya sama, namun cara yg dipilih haruslah sesuai mengikut keadaan. Tiada cara salah mahupon betul, yang ada hanya cepat atau lambat je .



[tr4falgar]

Trim.

Ada dua cara utk trim. Trim bertujuan utk memotong mana2 line yg tidak perlu ataupon ada lebihan.

1- Taip TR, space bar. Pastu click pada setiap line yg kita taknak.

2- Taip TR, space bar. Tekan Left click dan jgn lepas, gerakkan mouse pada line yg kita taknak. Dah buang semua line yg perlu, baru lepas mouse.



[tr4falgar]

Rectangle.

Disini ada beberapa cara untuk kita buat rectangle.

1- Guna command REC dan tekan space bar. Pastu click satu kali kat mana pon kita suka, kemudian boleh pilih, sama ada nak tekan Dimension kat kotak command, atau terus saja taip huruf D dan tekan space bar. Masukkan dimension pertama yang diinginkan, tekan space bar, kemudian masukkan dimension kedua pula, tekan space bar. Akhir skali, tekan saja dimana pon. Maka terhasil la rectangle.

2- Guna command L (line), space bar, click sekali, pastu halakan kebawah / atas / kanan / kiri, ikut la nak mula dari mana pon, pastu taip dimension yg dikehendaki. Kalau pilih ke bawah, step seterusnya, halakan mouse kerah kanan / kiri, pastu pastu taip dimension yg dikehendaki sekali lagi. Kalau pilih kanan, next step halakan mouse ke atas pulak, ulang lagi proses taip dimension. Last skali halakan mouse ke kiri pula dan taip lagi dimension, selesai.

3- Hampir sama dengan step no 2. Tapi bukan dia .
Guna command L (line), space bar, click sekali, pastu halakan kebawah / atas / kanan / kiri, ikut la nak mula dari mana pon, pastu taip dimension yg dikehendaki. Kalau pilih ke bawah, step seterusnya, halakan mouse kerah kanan / kiri, pastu pastu taip dimension yg dikehendaki sekali lagi. ok ckup hanya buat 2 line tu je. Pastu tekan salah satu line tu, guna command MI (mirror), space bar. Kalau pilih line menegak, halakan mouse pada line melintang, click pada mid point (bentuk segitiga) pada line melintang tu.
utk line melintang lak, buat sebaliknya.

ikutkan hati nak ajar step 1 tu je, sebab tu paling cepat. Tapi ada beberapa command/fungsi yg digunakan pada step 2 & 3 tu, yg harus dipraktikan setiap masa. agar kita lebih terbiasa kelak.

!!! Peringatan, Space Bar ialah button yg sangat penting dlm mempercepatkan proses melukis. Gunakan ia dengan sebaiknya .



[dloanman]

terbaiklah thread ni...

klu bleh tt share basic cmno nk lukis 2d = pintu, tingkap dlm plan & elevation



[tr4falgar]

Circle.

Ini pula cara untuk melukis circle / bulatan.

Sangat mudah, taip C (circle), space bar. Tekan skali dimana2, kalau nak masukan size terus boleh, tapi default dia dikira sebagai radius iaini separuh bulatan. Jika diameter 500mm, radius pula 250mm. Jadi kene taip 250.

Manakala jika nak masukkan diameter, taip C (circle), space bar dan tekan skali dimana2 tu, kene tekan huruf D, lepastu baru masukkan nilai 500.

Tapi apa pon kalo tersalah masukkan jumlah, takde masalah, boleh pi kat kotak sblah kiri bahagian Geometry, tukar sahaja size kat bahagian radius / diameter. Lagi senang keje hehe. Letak je size apa yg kita nak, bulatan tu akan membesar dan mengecil dengan sendirinya.



[tr4falgar]

terbaiklah thread ni...

klu bleh tt share basic cmno nk lukis 2d = pintu, tingkap dlm plan & elevation

ekau melukis guna autocad gak ke.. biasa natang ni dah sedia ada, atau makna lain dah standard.. kita cedok je kat mana2 website haha.
