LED ambient light TV DIY Project

[akecema]

aku nak pasang ambient light LED untuk TV 42 inch aku
secara teori lampu akan ikut warna TV
so mcm ade external TV la kat LED

end project sepatutnya TV aku jadi mcm ni


TV aku connect dgn PC, TV aku monitor PC la. so patutnya senang la nak setup

barang2 aku perlukan
budget kurang rm150

1. LED WS2812 RGB 5 meter 60LED/M. aku perlukan dalam 3.6meter LED lebih kurang ada 200 LED bila siap pasang lazada
2. anduino uno lazada
3. power adapter 5v >10amp. aku baca 1 led akan draw current dalam 50ma. so 200 LED lebih kurang 10a.
4. lain2, wire, double tape (3m punya), solder

teori/tips/peringatan

aku ada baca jugak, power draw akan makin kurang bila sampai hujung. so kene buat 2 section power 100 LED + 100 LED. hanya data sahaja akan sambung antara. kalo sambung terus 200 LED, hujung sekali akan kehilangan power. pun begitu power supply adalah sama

so aku baru order LED strip n anduino uno. power aku beli kat jalan pasar je

so tggu episode akan datang~~~



[eisz2021]

wow.. menarik nei..



[tomie]

WOW....inovasi bakal jadi trend masakini ni nanti......



[akecema]

WOW....inovasi bakal jadi trend masakini ni nanti......

lame dah bende ni
tggu tv baru je nak buat bebetul sbb tv lame dah xbrape elok
weekend aritu baru beli tv plasma 2nd so boleh la start mini project



[blankoguy85]

aku nak pasang ambient light LED untuk TV 42 inch aku
secara teori lampu akan ikut warna TV
so mcm ade external TV la kat LED

end project sepatutnya TV aku jadi mcm ni
http://www.youtube.com/watch?v=H9iQ66ySrfI

TV aku connect dgn PC, TV aku monitor PC la. so patutnya senang la nak setup

barang2 aku perlukan
budget kurang rm150

1. LED WS2812 RGB 5 meter 60LED/M. aku perlukan dalam 3.6meter LED lebih kurang ada 200 LED bila siap pasang lazada
2. anduino uno lazada
3. power adapter 5v >10amp. aku baca 1 led akan draw current dalam 50ma. so 200 LED lebih kurang 10a.
4. lain2, wire, double tape (3m punya), solder

teori/tips/peringatan

aku ada baca jugak, power draw akan makin kurang bila sampai hujung. so kene buat 2 section power 100 LED + 100 LED. hanya data sahaja akan sambung antara. kalo sambung terus 200 LED, hujung sekali akan kehilangan power. pun begitu power supply adalah sama

so aku baru order LED strip n anduino uno. power aku beli kat jalan pasar je

so tggu episode akan datang~~~

ader schematic diagram tak.. connection dier mcm mana..
dan function arduino tu apa dier yea..

thank you..



[akecema]

ader schematic diagram tak.. connection dier mcm mana..
dan function arduino tu apa dier yea..

thank you..

Nnt aku draw diagram die
Anduino tu mcm led controller
Arahan dr pc, masuk anduino untuk control led



[sayasuka]

projek menarik ni.... bagus TT, ada kreativiti.

Jangan lupa safety first



[akecema]

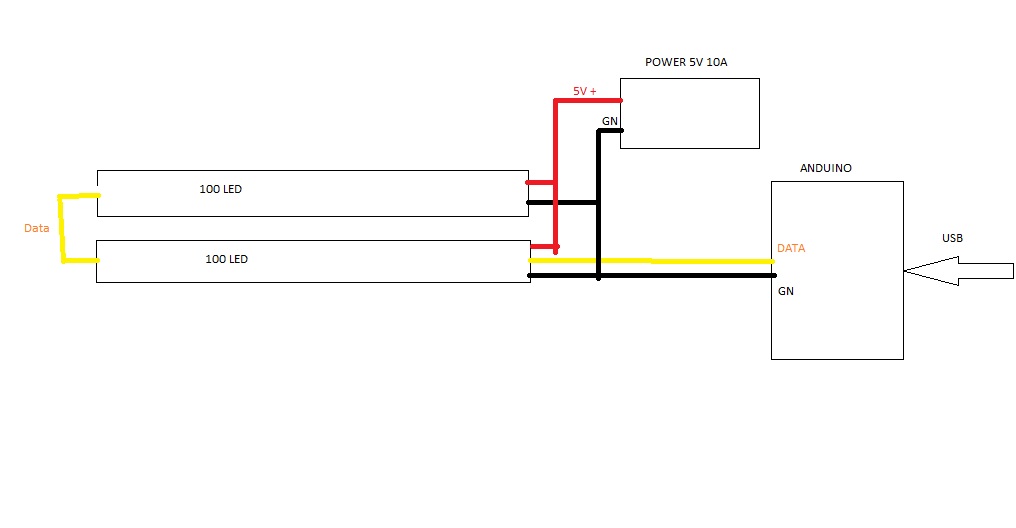

skema die lebih kurg mcm ni

ade guna software kat PC. aku akan guna ANDUINO IDE (interface nak upload setting ke anduino), FASTLED (LED function upload ke dalam ANDUINO) dan
Ambibox / prismatik untuk capture screen bg sama color dgn LED



[akecema]

projek menarik ni.... bagus TT, ada kreativiti.

Jangan lupa safety first

safety kene la bro
aku cuma risau pasal adapter je sbb 'kosong'
stakat ni jumpe adapter mcm n



[dan50]

fuh cambest je,ada lampu 3d effect
