DIY Coro Stick RC Plane

[akecema]

Salam,

nak berkongsi pengalaman dgn geng2 rc
buat DIY coro stick plan

so,
DIY aku berpandukan website ni
http://kcrcw.blogspot.com/2010/12/my-corostick.html

bahan2:
2 coroplast (adoi, line coro terbalik plak dari website tu)
depron(masih xtau nak guna untuk aileron ke idak)
hot glue
stick 50inci(den pilih stick 1/2 inci X 1 inci)-blom bli
CA - blom bli
ESC 30A
4 servo 9g
brushless motor 1100KV
velcro tape
servo extension
bolt, skru secukup rasa - blom bli
playwood nipis (den guna lapik kek)
push rod, horn, linkage stopper
OPP tape,fiber tape
getah, lidi sate


update 4:
mlm td sempat siapkan sikit je
pasang rudder and elevator, servo dan keraskan moto mount
ikutkan dah siap 80%

cuma tinggal pasang motor, esc, tayar, n servo untuk aileron

update 3:

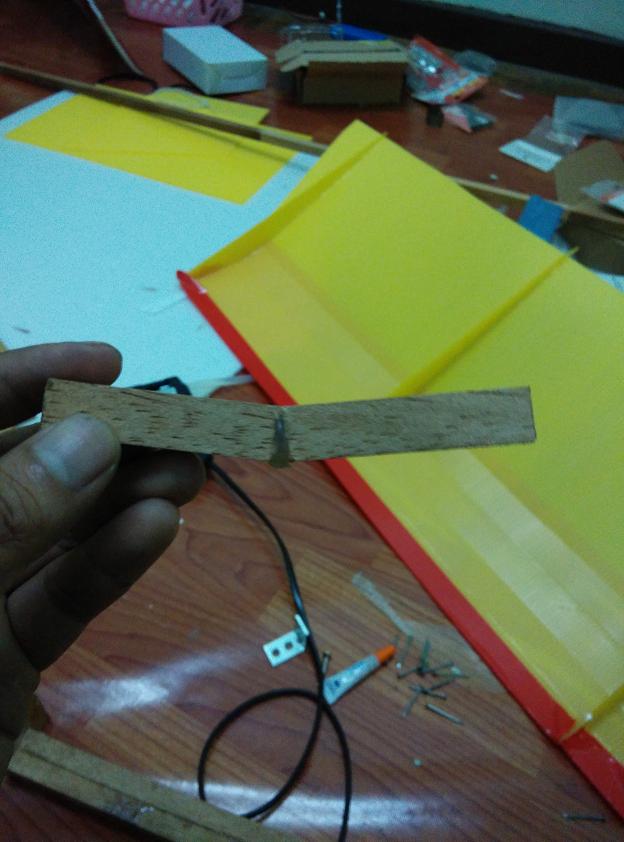

mlm ni den sempat siapkan stick, pasang wing kiri kanan,wing holder and motor mount.
sebab kayu yg dapat cuma 1/2 inci X 1/2 inci, bahagian depan den buat 2 lapis

so lepas pasang wing, den perasan wing den 'lembut' masa den buat test
den pasang satu lidi sate bagi keras sikit.
namun bahagian hujung sekali tetap lembik
sape ade idea?

lupa, den letak kayu yg 'senget 5 darjah pada wing


Update 2:
selepas research dilakukan, tambahan depron untuk aileron akan ditambah
untuk mengelakkan berlakunya masalah air flow wing


Update 1:

Malam td berjaya siapkan wing rudder and elevator sahaja
oleh sebab den dah beli salah, so den xikut sgt guide dari website tu
kalo ikutkan website tu soh buang sikit line kat coroplast, senang nak bend
tp sbb den beli terbalik, den potong atas
dan bengkokkan ke bawah
kemudian yg atas den gam guna OPP tape

air foil plak den besarkan sikit dari 10 inci ke 11 inci
kalo 10 inci pendek sbb den potong yg atas

rudder and elevator xde masalah nak buat

so ade issue sini kat wing, guide dari website tu die main 3 channel (trottle, rudder and elevator).
den plak nak main 4 channel tambah dengan aileron
so den xtau nak potong wing atau tambah depron untuk aileron
kalo potong wing takut air flow dah xbetoi

harap ade yg expert membantu



[akecema]

reserved~~~~



[majuniagadotcom]

terbaik bro..

aku minat jugak ni..



[akecema]

terbaik bro..

aku minat jugak ni..

stick plane paling senang nak buat
kalo betul2 mengadap sehari boleh siap



[crackerz]

best nie..bleh cuba2 buat nanti..bro buat la step by step..bleh belajaq..



[akecema]

best nie..bleh cuba2 buat nanti..bro buat la step by step..bleh belajaq..

gambar dari awal da xde plak bro
lupa nak tangkap
dah siap baru ingat

dalam website saya bagi tu ade ajar cara buat dan ukuran

pengetahuan am:

kalo kaki plane pelik kenape wing saya mcm tu,
ade 2 type wing
1.under chamber(wing saya buat)
- slow fly dan float
2 semi symetrical wing (standard)
- stable vs wind

sifu taman equine yg bgtau



[mig29n]

terbaik ... jgn lupa tunjuk ajar letak lampu led gak



[joelerry]

gambar dari awal da xde plak bro
lupa nak tangkap
dah siap baru ingat

dalam website saya bagi tu ade ajar cara buat dan ukuran

pengetahuan am:

kalo kaki plane pelik kenape wing saya mcm tu,
ade 2 type wing
1.under chamber(wing saya buat)
- slow fly dan float
2 semi symetrical wing (standard)
- stable vs wind

sifu taman equine yg bgtau

berapa budget semua ni masta..kena tanya yg ni dulu..haha..



[akecema]

berapa budget semua ni masta..kena tanya yg ni dulu..haha..

kapal saja expect dalam rm30

tp electronik yg mahal
den beli dari hobbyking

ESC ~ RM40
brushless motor ~ RM50
4 bijik servo ~ RM10 X 4 = RM40
battery 3s 1800 Mah ~ RM50

rx tx ikut la
den punya guna turnigy 9x ~RM300



[joelerry]

kapal saja expect dalam rm30

tp electronik yg mahal
den beli dari hobbyking

ESC ~ RM40
brushless motor ~ RM50
4 bijik servo ~ RM10 X 4 = RM40
battery 3s 1800 Mah ~ RM50

rx tx ikut la
den punya guna turnigy 9x ~RM300

total semua sampai siap plane berapa?
